看美国人怎么玩转BIM和装配式建筑

发布者:admin 发布日期:2016-01-15 阅读:112

美国是较早启动建筑业信息化研究的国家,发展至今,BIM研究与应用都走在世界前列。目前,美国大多建筑项目已经开始应用BIM,特别是装配式建筑方面。

根据McGraw Hill的调研,2012年美国工程建设行业采用BIM的比例从2007年的28%增长至2009年的49%,直至2012年的71%。其中74%的承包商已经在实施BIM了,超过了建筑师(70%)及机电工程师(67%)。

BIM在装配式建筑中的应用功能举例

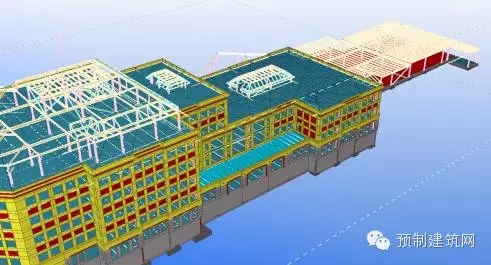

▲ 检查钢结构安装误差



▲ 每块预制构件的设计和生产一目了然



▲ 预制构件与柱子碰撞检查



▲ 结构梁、楼板与预制构件碰撞检查



▲ 潜在安装碰撞检查



▲ 钢结构与预制构件安装碰撞检查



▲ 锚固件安装可视化



▲ 透视内部连接件与结构



▲ 创建通用组件便于计算和设计


BIM在美国装配式建筑中的应用案例




▲ BIM之美:佛罗里达国际大学科学综合大楼外墙效果模拟

























▲ 佛罗里达国际大学科学综合大楼共6层,占地136000平方英尺,使用了预制混凝土搭配玻璃幕墙,这种设计有效防止了热辐射,起到了遮阳的功效,同时也节约了成本和时间。



▲ 预制外墙面砖效果模拟









▲ 预制外墙刻字效果模拟




▲ 美国装饰性预制混凝土三明治墙板制造全过程(建议在wifi情况下观看)



▲ 教堂3D模型







▲ 教堂实际项目图



▲ 避难所3D模型



▲ 学校体院馆3D模型













▲ 医院3D模型
















▲ 政府大楼3D模型及实际项目图





▲美国佩罗自然科学博物馆3D模型

















▲ 佩罗自然科学博物馆位于美国德克萨斯州达拉斯的胜利公园,占地180000平方英尺。这座建筑试图讲述自然与科学技术之间的关系,而不仅仅作为内部展览空间的一个背景。建筑外部采用类似沉积地层的预制混凝土外墙,大胆创新的形式和材料的应用映射出大地中分层的地质构造,而内部展览空间所展示的正是与之相关的自然科学内容。



▲ BIM技术在美国佩罗自然科学博物馆项目的应用(建议在wifi情况下观看)
